CT-809 车载监控报站一体机

一、 概述

CT-809 系列车载监控报站一体机是深圳市科灵通科技有限公司自主研发的高度集成的智能交通设备。该产品搭载 android 系统，集 GPS 卫星定位技术、移动通信技术、远程调度管理技术、视频监控技术于一体，能够对车辆位置、速度、方向、车辆状况、运行信息、车内视频进行采集、处理、记录，并且通过 3G 无线网络与管理中心进行信息交互，满足公交车辆运营、调度、安全监控等各种管理工作的需要。

二、功能

2.1 视频监控功能

1 、车载终端内置视频监控模块，提供四路实时视频监控，一路视频回放输出，四路路视频录像功能，能够直接控制摄像机启动、停止工作，控制录像的启动和停止。

2 、终端能够在实时视频和录像中叠加车辆当前位置信息的字符，如：时间、车牌、线路、站点、道路路口位置等。远程控制中心也能够在接收的视频上自由叠加字符并存储。

3 、视频监控模块支持切换现场视频、一路回放视频输出至监视器，

4 、终端提供视频与报警输入的联动，能够对票箱开关进行自动监控并录像。

5 、视频压缩标准： H.264 ； 图像压缩格式： JPEG ； 音频压缩标准： G.711

6 、 提供四路实时视频监控，支持倒车视频切换显示；

7 、提供 4 路 SD 卡的录像存储方式；

8 、 提供一路复合视频输出显示，支持实时视频和回放视频；

9 、 画质：支持 D1 、 CIF ， 25/30FPS ，码率可调；

2.2 录像存储

车载终端内置大容量 SD 卡，支持四路视频同时存储。

1 、 提供录像检索、录像回放功能；

2 、 能够通过 USB/SD 卡导出视频录像；

3 、 提供 WIFI/3G 无线传输导出视频录像功能；

4 、 加密处理数据及控制信息；

5 、 本地记录操作日志、报警日志；

6 、 视频丢失报警、开关量报警联动

2.3 智能综合显示系统

在未来系统建设规划中，将提供车载智能综合显示系统，在原设备基础上增加智能显示处理模块，整合车载视频资源，进行行车调度信息、视频监控、乘客导乘、媒体广告等视频资源的综合显示与控制。

示意图

LCD 显示屏综合显示：

1 、 车辆正常行驶时，在 TFT 显示屏上显示车内监控四分割画面；

2 、 车辆进站开门时，开门信号触发，在 TFT 显示屏上切换显示中后门视频监控画面；

3 、 车辆倒车时，倒车信号触发，在 TFT 显示屏上切换显示倒车视频监控画面；

多媒体播放机综合显示：

1 、 车辆行驶中，媒体播放机输出 Video/VGA 视频信号至车载终端，终端在原画面上叠加位置、报站等字符信息， Video/VGA 输出至车内 LCD 显示屏幕，正常播放节目。

2 、 车辆到离站时，车载终端控制切换输出，隔离媒体播放机的视频信号， Video/VGA 输出站点附近的电子地图及导乘信息，在车内 LCD 显示屏幕上显示，提供乘客导乘服务。

2.2 自动报站功能

1 、 提供语音自动报站功能。车载终端通过车辆位置信息判断到离站情况，自动播放始发站、终点站、预报发车、预报进站、出站等服务用语。当站点漏报、掉头、跳站时，终端系统能够在没有人工干预的情况下，自动执行下一站点的报站；

2 、 支持 MP3 文件方式：可存储 >50 条线路的语音和配置信息，适应多线路的状况。 MP3 语音文件可以远程下载及更新。

3 、支持 TTS 语音技术：内置完整的 TTS 语音库，可把服务用语、报警信息、调度文字指令转换成语音并播放，音质良好，音效流畅；

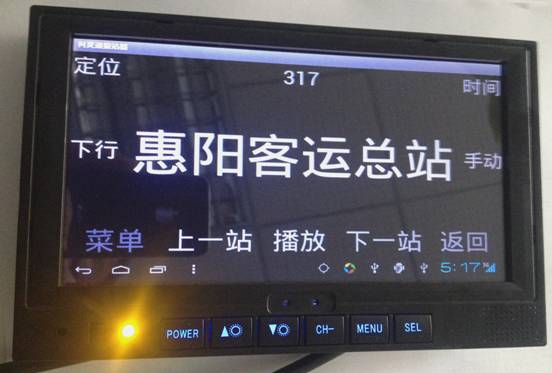

4 、 提供人工报站功能。在显示屏上提供切换按键，驾驶员可以选择自动 / 手工报站两种模式，并提供手动报站控制按键。

5 、 提供文字报站功能。车载终端可与车内 LED 屏、媒体播放机连接，到离站时输出文字信息，在 LED 屏、媒体播放机上滚动显示，为乘客提供报站服务。

6 、 支持自动报站、手动报站两种模式，手动报站通过显示屏进行控制；

7 、 同时采用语音和文字，播放始发站、终点站、卫生、让座、站稳等文明服务用语。

8 、 提供自动播报方式，通过预设点 GPS 经纬度判断；

9 、 提供手动播报方式，通过显示屏快捷键播报，快捷键对应的用语能够灵活配置；

10 、 同时支持 MP3 和 TTS 技术，服务用语的信息能够远程及本地更新；

2.3 报警及违规提示功能

1 、超速报警，速度限值可以分路段、分区域设置；

2 、 滞站、越站、非正常开关门、故障等异常报警；

3 、 路堵、事故、故障、纠纷等安全报警，提供紧急报警按钮；

4 、能够提醒驾驶员违规操作，内容包括超速、越界、开门行车、滞站、不停站、晚点等。违规提示信息能够在司机显示终端上显示，或以 TTS 合成语音提示。

5 、 报警信息通过显示屏、 TTS 语音、蜂鸣、铃声等方式提示驾驶员，并将车辆违规状态和发生时间、地点、相应的车辆 ID 等信息上传到后台。

2.4 信息服务功能

2.4.1 显示屏与键盘

1 、 提供 TFT 彩色显示屏，图像化人机界面，美观易用；

2 、 提供多个公交专用按键、自定义快捷键，满足行驶中便捷操作需要；

3 、 抗震、防水、防尘设计，防撞边缘，提供减震安装支架；

4 、 内置电子地图，可扩展导航等信息服务功能；

5 、 内置功放，支持语音播报。

2.4.2 LED 电子站牌显示支持

车载终端向数据中心发送车辆位置、速度相关信息，数据中心通过电子站牌服务，能够通过 3G 方式向途中站的电子站牌发送相关信息，包括车辆距前方所有站点距离、预计到达时间、线路变更等运营信息，并在电子站牌上滚动播出。

实施方案：为了满足需求规划每车安装 4 个摄像机：

安装位置	前门摄像头	车外倒车摄像头	车前部摄像机	车中部摄像机
拍摄对象	上车乘客	倒车监视	车厢前部乘客	车厢后部乘客
配备镜头	6mm	6mm	3.6mm	3.6mm
拍摄范围	53 度	78 度	78 度	78 度

通过以上布置基本实现车厢内 90% 的地方都可以被监控到。

实时视频效果

外观	名称	型号 / 规格	单位	数量	说明
	车载 SD 卡录象机	CT-940-SD	台	1	四路视频输入，适用与 12V 或 24V 车辆， SD 卡储存
	车载夜视半球摄象机	CT-7010 系列	个	3	（车厢内使用）索尼 CCD 或 CMOS
	车载夜视防水摄象机	CT-7012 系列	个	1	（车厢外使用）索尼 CCD 或 CMOS
	7 寸车载夜显示器	CT-6010 系列	台	1	（可选）是否需要在车上视频监看
	GPS 自动报站器	CT-800	台	1	GPS 自动报站器
	SD 储存卡	32G	个	1	用于视频，音频等数据储存
	车载专用连接线	5/10/15 /20 （米）	条	~4	四芯航空头连接线

配 置 表
